都知道，靜電放電在我們?nèi)粘Ｉ钪惺且环N很常見的現象。但是，對于電子產品而言，靜電放電可能會導致電路中的元器件內部受損，影響產品的正常使用壽命，甚至損壞。為此，做好ESD防護是十分重要的，ESD靜電防護一直是電子工程師們的工作重點。為了保證整個系統有更好的ESD靜電防護能力，外部接入專業的ESD保護二極管器件是必不可少的。那么，面對市場上眾多的ESD靜電防護器件，電子工程師們?cè)撊绾吾槍?duì)不同的應用需求進行選型選用呢？這就是接下來ESD廠家東沃電子要給大家科普的話題。

ESD保護二極管（靜電防護器件）封裝有哪些？

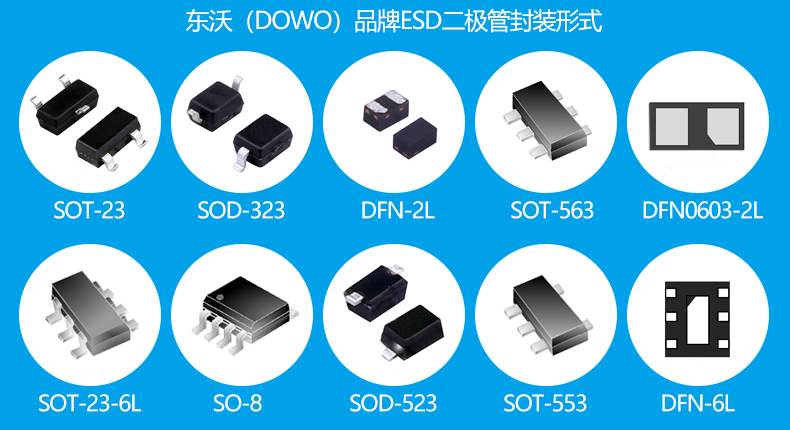

有心的電子工程師會發現，不同廠家供應的ESD保護二極管，同封裝同電壓，其型號命名方式是不一樣的。ESD保護二極管一般應用于各類通信端口靜電防護，其工作電壓相對于TVS二極管而言，比較低，一般是根據通信芯片的工作電壓來設計的，其電壓有：2.8V、3V、3.3V、4.5V、5V、6V、7V、8V、9V、12V、13V、15V、18V、22V、24V、26V、36V等等。查看東沃電子ESD保護二極管產品手冊可知，ESD保護二極管種類繁多、封裝多樣，型號齊全，具體封裝形式有：SOT-23、SOT-553、SOT-563、SO-8、QFN-16L、MSOP-10L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2020-3L、DFN-3L、DFN-6L、DFN-8L、DFN-9L、DFN-10L、DFN-16L、SOT-523、DFN0603-2L、SOT-23-6L、SOD-323、SOD-523、DFN-2L、SOD-323F、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、DFN-18L等等。具體型號及參數詳情，詳見東沃電子ESD保護二極管產品規格書。

ESD保護二極管，該怎樣選型選用？

工欲善其事必先利其器，ESD保護二極管選型之前，有必要了解并掌握各項參數的含義。ESD保護二極管參數有：反向截止電壓、擊穿電壓、反向漏電流、峰值脈沖電流、鉗位電壓、結電容、峰值脈沖功率、封裝。關于ESD保護二極管選型指南技巧，有：

1）ESD保護二極管截止電壓要大于電路中最高工作電壓；
2）ESD保護二極管鉗位電壓要小于被保護芯片所能耐受的最大峰值電壓；
3）ESD保護二極管Ipp選擇，需要根據電路中可能出現的最大浪涌電流來選擇合適型號；
4）高傳輸速率或高信號頻率端口靜電保護對ESD結電容有要求，盡可能選取低結電容ESD保護二極管；
5）ESD保護二極管封裝要根據電路設計布局及被保護線路數來選擇；

ESD保護二極管典型應用方案

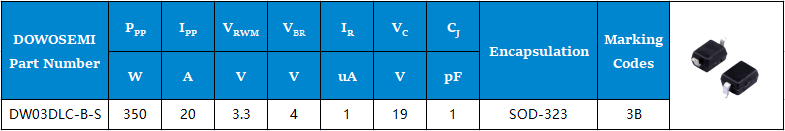

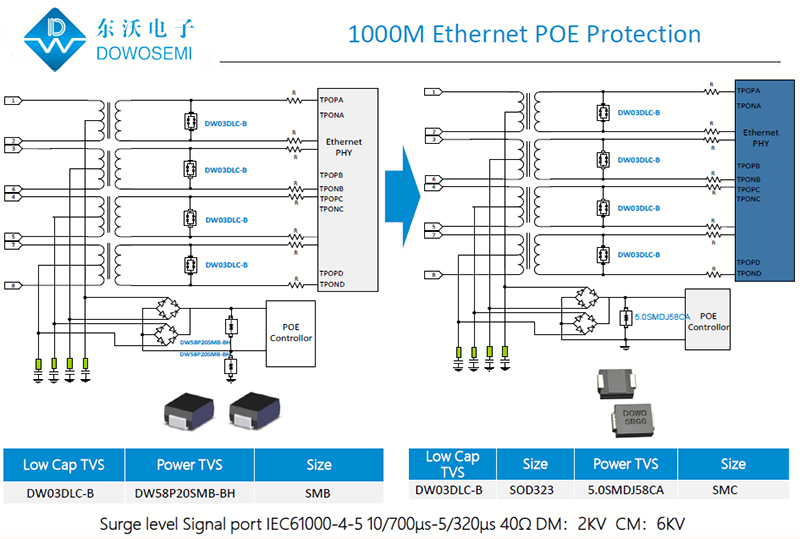

1）DW03DLC-B應用于1000M以太網POE靜電防護

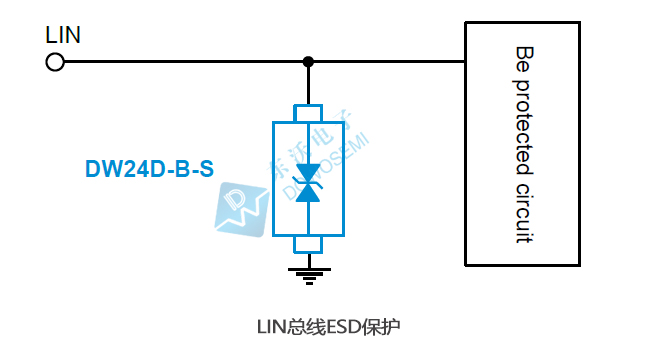

2）DW24D-B-S應用于LIN總線ESD靜電保護

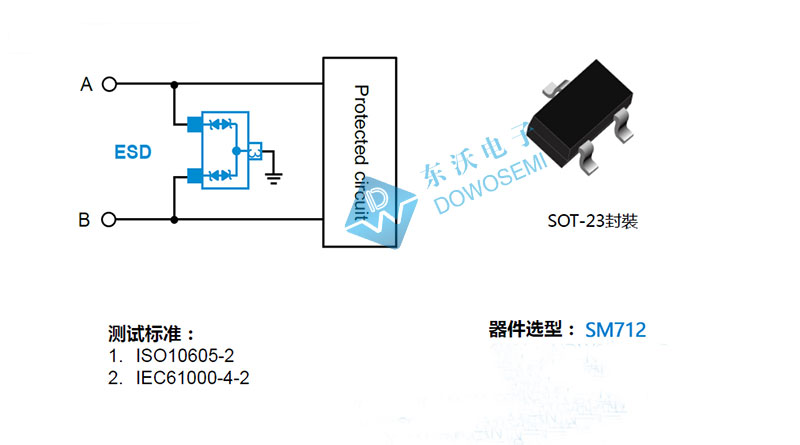

3）SM712應用于RS-485端口靜電防護

關于“靜電防護器件——ESD保護二極管選型選用”這個話題，就分享到這兒了。想了解更多有關ESD保護二極管選型、應用、型號、價格、樣品、現貨、交期、EMC測試等方面的信息，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
