東沃電子（DOWOSEMI）專業代理車載LIN/CAN/CAN FDl總線端口系列芯片，常用型號主要有:

1）LIN總線端口芯片：SIT1021Q（SIT1021QT，SOP8封裝；SIT1021QTK，HVSON8封裝）；

2）CAN總線端口芯片：SIT1040Q（SIT1040QT，SOP8封裝；SIT1040QTK，HVSON8封裝）、SIT1050Q（SIT1050QT，SOP8封裝；SIT1050QTK，HVSON8封裝）；

3）CAN FDl總線端口芯片：SIT1042Q（SIT1042QT、SIT1042QT/3，SOP8封裝；SIT1042QTK/3，HVSON8封裝）、SIT1043Q（SIT1043QT，SOP14封裝；SIT1043QTK，DFN4.5×3-14封裝）；SIT1044QT（SIT1044QT、SIT1044QT/3，SOP8封裝；SIT1044QTK/3，HVSON8封裝）；SIT1051Q（SIT1051QT、SIT1051QT/E、SIT1051QT/3，SOP8封裝；SIT1051QTK/3，HVSON8封裝）；

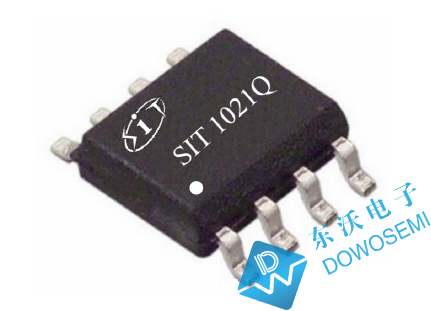

之前科普過SIT1040Q和SIT1042Q芯片相關的知識，接下來，東沃電子要給大家介紹的是SIT1021Q國產車載LIN總線端口芯片。查看“SIT1021Q Datasheet”產品手冊可知：

SIT1021Q 車載LIN總線端口芯片描述

SIT1021Q 是一款本地互聯網絡（LIN）物理層收發器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602 標準，主要適用于使用1kbps至20kbps傳輸速率的車載網絡。SIT1021Q通過TXD引腳控制LIN總線的狀態，可將協議控制器的發送數據流轉換為具有最佳壓擺率和波形整形的總線信號，以最大程度地減少電磁輻射（EME）。LIN總線輸出引腳具有內部上拉電阻，僅當用作主機節點時，才需將LIN 總線端口通過一個與二極管串聯的外部電阻上拉至VBAT。SIT1021Q 通過LIN 引腳接收總線上的數據流，并由接收器的輸出引腳RXD 將數據傳送到外部的微控制器。

SIT1021Q可在5.5V-27V工作電壓范圍內，支持12V應用。SIT1021Q在休眠模式下可實現極低電流消耗，發生故障時可快速地將功耗降至最低，并且可通過LIN 引腳、WAKE_N 引腳或SLP_N 引腳上的消息將器件置于正常工作模式。SIT1021Q可通過INH 輸出引腳選擇性地啟用節點上可能存在的各種外部電源模塊，從而在整個應用系統級別減少電池電流的消耗。

SIT1021Q 車載LIN總線端口芯片特點

· 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
· 內置過溫保護功能（熱關斷）
· 內置顯性超時功能；
· 總線限流保護功能；
· 電池欠壓保護功能；
· 極低功耗的休眠模式；
· 支持本地喚醒與遠程喚醒；
· 使用INH 引腳控制外部穩壓器；
· LIN 數據傳輸速率可達20kbps；
· 高電磁兼容（EMC）能力；
· 提供HVSON8/DFN3*3-8，小外形，無引腳封裝；

SIT1021Q 車載LIN總線端口芯片引腳分布圖和內部框圖

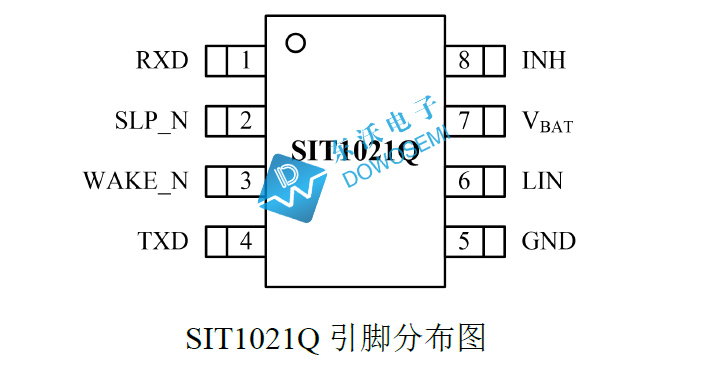

1）SIT1021Q引腳分布圖

1.RXD：接收器數據輸出（開漏）端口；發生喚醒事件后置為低電平。
2.SLP-N：使能輸入端口，高電平使能器件進入正常模式，低電平使能器件進入休眠模式；復位TXD上的喚醒源標志和RXD上的喚醒請求。
3.WAKE_N：本地喚醒輸入端口（低電平有效），下降沿觸發。
4.TXD：發送器數據輸入端口；發生本地喚醒事件后輸出低電平。
5.GND：地。
6.LIN：LIN 總線輸入/輸出端口。
7.VBAT：電池電源電壓。
8.INH：用于控制外部穩壓器的工作狀態，發生喚醒事件后置為高電平。

特別說明：DFN3*3-8/HVSON8 封裝，可將背面焊盤與PCB 板合適的“地”相連，以獲得更好的散熱性能。

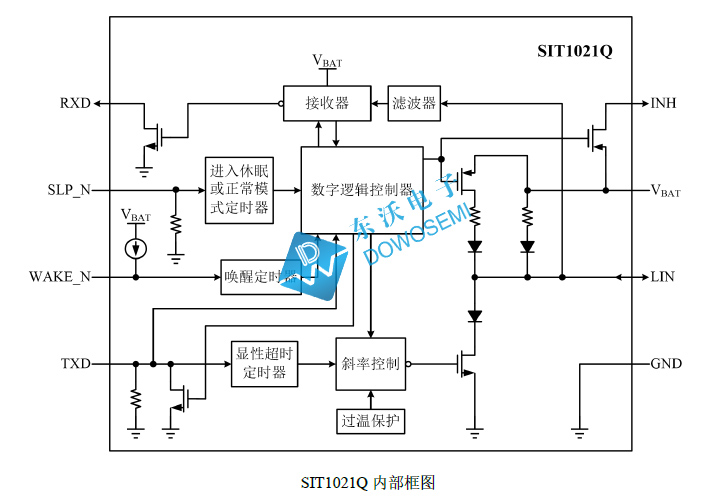

2）SIT1021Q內部框圖

需要注意的是，國產車載LIN總線端口芯片SIT1021Q有兩種訂貨型號：

1）SIT1021QT：SOP-8封裝，編帶式包裝為2500 顆/盤；

2）SIT1021QTK：HVSON8 / DFN3*3-8封裝，小外形，無引腳封裝為6000 顆/盤；

業內很多電子工程師都知道，SIT1021Q系列芯片能夠pin to pin完美替代國際品牌NXP恩智浦的TJA1021系列芯片。通過對比SIT1021Q和TJA1021二者參數可知，TJA1021T芯片國產替代對應的型號是：SIT1021QT；TJA1021TK芯片國產替代對應的型號是：SIT1021QTK，有關TJA1021替代詳情信息，可咨詢東沃電子銷售工程師。東沃電子代理的SIT1021Q系列芯片應用成熟、品質可靠穩定、交期迅速、價格美麗、免費樣品測試，竭誠歡迎廣大新老客戶前來咨詢： 137 5773 6996（微信同號）余工
