瞬態概述

浪涌描述的是存在于電源或信號線上uS級以上的脈沖。通常浪涌產生于雷擊或開關瞬變能量。雷擊能量可能是由于直擊雷或感應雷作用于系統所產生的瞬變能量，開關瞬變能量通常由于配電系統的電源切換，或是負載的變化導致。

雷擊浪涌測試目的

GB/T 17626.5-2008 / IEC 6100-4-5：2005兩個標準規定了設備由開關和雷電瞬變過電壓引起的單極性浪涌（沖擊）的抗擾度要求，本部分的目的是建立一個共同的基準，以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。本部分規定的試驗方法用來評定設備或系統對規定現象的抗擾度。

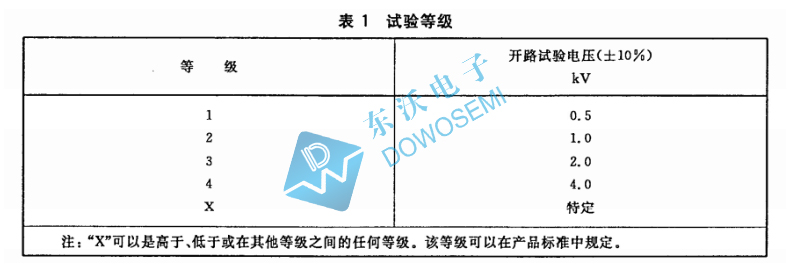

雷擊浪涌測試試驗等級

該等級為優先測試等級，該標準做了規范，具體的測試等級可以根據客戶或自己公司標準做變動。

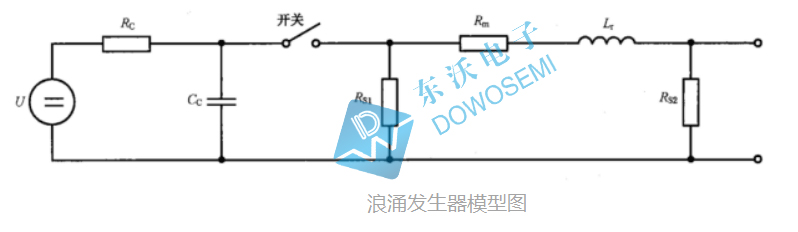

浪涌發生器

IEC 61000-4-5標準定義了標準浪涌配置條件。發生器產生指定波形下的開路電壓和內阻。常見組合波浪涌波形，在開路模式下，發生器產生1.2/50uS開路電壓波，在短路模式下，發生器產生10/1000uS短路電流波。

浪涌防護器件選型及測試

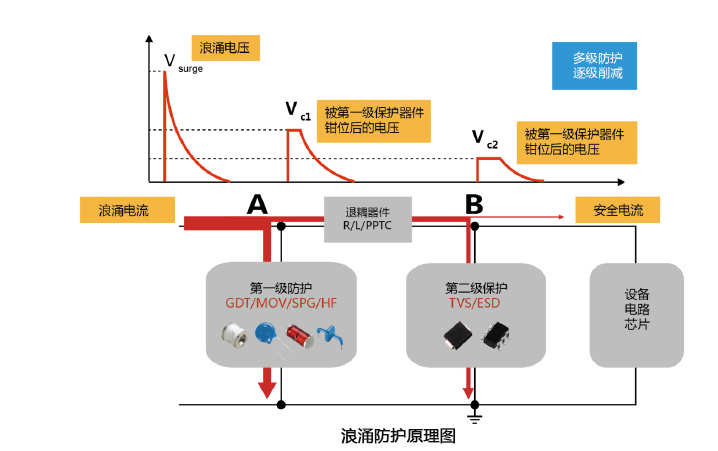

對于浪涌防護來說，保護器件的作用就是吸收一定量的浪涌電流IPP，并把它鉗制在一定的電壓范圍內。

IPP：保護器件在一定波形下能通過的最大浪涌電流，通常規格書所標注的IPP為10/1000us。

Vc：在一定的浪涌電流條件下，TVS二極管兩端的殘壓。浪涌鉗位電壓是一個動態的值，不同浪涌電流會對應不同的鉗位電壓，通常在同一電流條件下，其所對應的Vc越小，TVS二極管的保護效果越好。

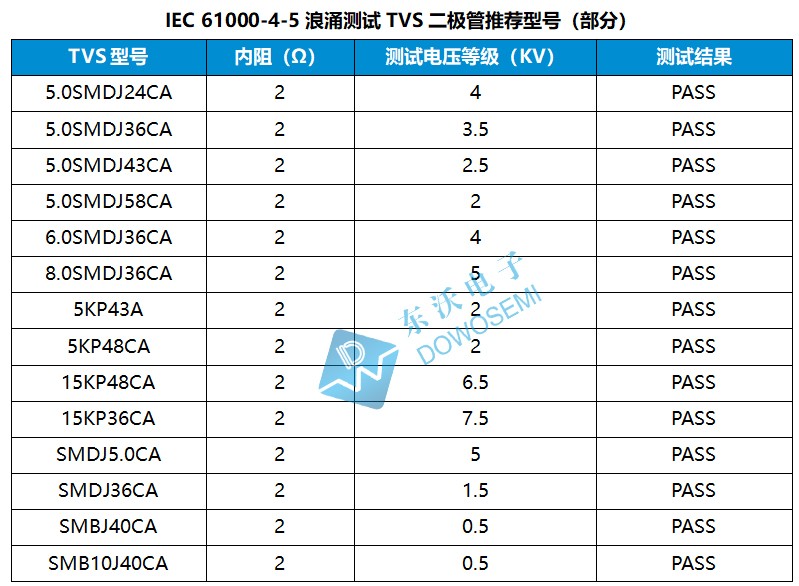

接下來，東沃電子技術針對IEC 61000-4-5標準浪涌測試推薦一些常用TVS二極管型號：5.0SMDJ24CA、5.0SMDJ36CA、5.0SMDJ43CA、5.0SMDJ58CA、6.6SMDJ36CA、8.0SMDJ36CA、5KP43A、5KP48CA、15KP48CA、15KP36CA、SMDJ5.0CA、SMDJ36CA、SMBJ40CA、SMB10J40CA等等，IEC 61000-4-5測試詳情如下圖所示：

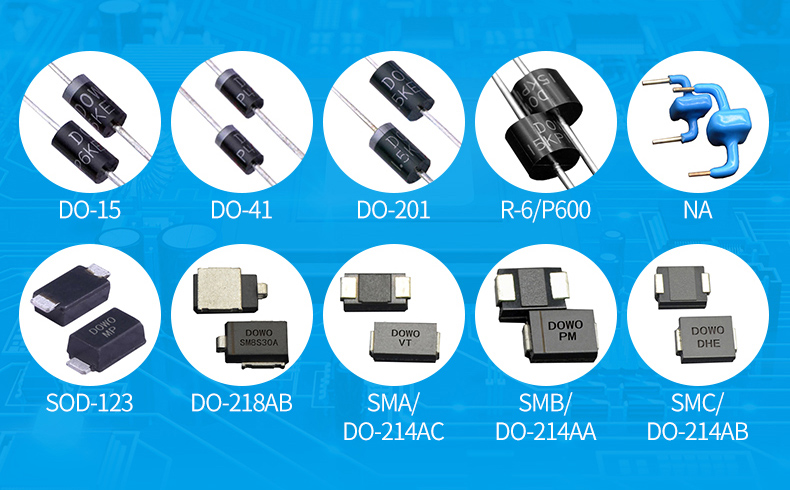

由此可知，國產品牌廠家東沃電子生產的TVS二極管，符合IEC 61000-4-5標準浪涌測試，為產品的安全性、穩定性和可靠性保駕護航！東沃電子生產的TVS二極管種類繁多，封裝多樣，型號齊全，總有一款適合您！有關TVS二極管選型選用、樣品申請、價格交期、保護方案整改或設計，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
