RCLAMP0521P-N 低電容ESD靜電保護器件 5V 0.3pF 廠家價格
發表日期：2023-10-20瀏覽：636
市場上有選用東沃電子推出的RCLAMP0521P-N低電容ESD靜電保護器件應用于天線靜電防護。天線廣泛出現于便攜式電子
產品中，眾所周知，天線所接受的信號容易受到電磁、靜電干擾，因此ESD靜電保護器件成為了天線常見的搭配器件。考慮到
天線所使用的頻段，以及不同頻段所能夠接受的最小寄生電容值，通常使用在天線上的ESD靜電保護器件結電容值必須小于1
pF，甚至更低。同時，由于便攜式電子產品輕薄小巧，對其體積要求越小越好。東沃電子RCLAMP0521P-N二極管，工作電
壓5V、結電容低至0.3pF、DFN1006-2，具體參數詳情，詳見東沃電子“ESD-RCLAMP0521P-N Datasheet”產品規格書：
1）RCLAMP0521P-N低電容ESD靜電保護器件特性
√ IEC 61000-4-2 ESD保護 ±15kV接觸放電 ±20kV空氣放電√ 低鉗位電壓
√ 低漏電流
√ 低結電容
√ 符合RoHS標準

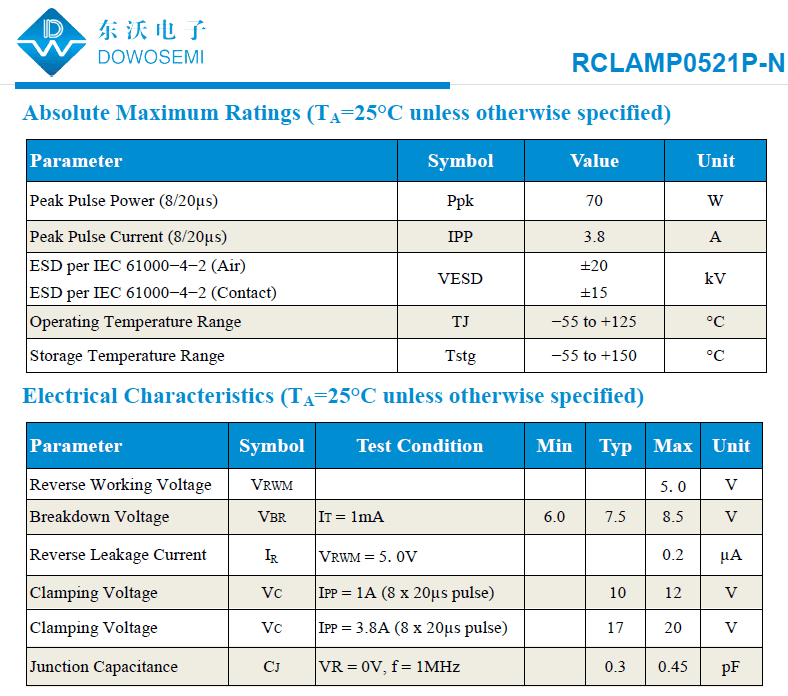

2）RCLAMP0521P-N低電容ESD靜電保護器件參數
· 反向截止電壓(Vrwm)：5V· 擊穿電壓(Vbr)：6V
· 峰值脈沖電流(Ipp)@8/20us：3.8A
· 鉗位電壓(Vc)@Ipp：17V
· 峰值脈沖功率(Ppp)@8/20us：70W
· 結電容(Cj)@1MHz：0.3pF
· 封裝形式：DFN1006-2
· 工作溫度：55℃ to +125℃
3）RCLAMP0521P-N低電容ESD靜電保護器件應用
√ Smart phones√ Display Ports
√ Display Ports
√ USB Ports
√ Digital Video Interface (DVI)
√ PCI Express and Serial SATA Ports
關于RCLAMP0521P-N低電容ESD靜電保護器件相關的知識就分享到這兒了。東沃電子推出的RCLAMP0521P-N低電容ESD
靜電ESD保護二極管現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測
試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
