二極管廠家東沃電子生產的超快/快恢復整流二極管，封裝形式有：SOD-123FH、SOD-123FL、SOD-123HE、SMA、SMB、SMC、TO-277B等等；反向電壓有：50V、100V、150V、200V、300V、400V、500V、600V、800V、1000V等等；正向電流有：1A、2A、3A、5A、8A、10A等等。那么，正向電流1A的超快/快恢復整流二極管，經典常用型號有哪些呢？怎么選型號呢？汽車級的有嗎？



查看東沃電子二極管產品庫可知：

1A（超）快恢復整流二極管經典型號匯總

1）SOD-123FH封裝：ES1000FH、ES1001FH、ES1015FH、ES1002FH、ES1003FH、ES1004FH、ES1005FH、ES1006FH、RS1000FH、RS1001FH、RS1002FH、RS1004FH、RS1006FH、RS1008FH、RS1010FH……

2）SOD-123FL封裝：ES1000FL、ES1001FL、ES1015FL、ES1002FL、ES1003FL、ES1004FL、ES1005FL、ES1006FL、RS1000FL、RS1001FL、RS1002FL、RS1004FL、RS1006FL、RS1008FL、RS1010FL……

3）SOD-123HE封裝：ES1000HE、ES1001HE、ES1015HE、ES1002HE、ES1003HE、ES1004HE、ES1005HE、ES1006HE、RS1000HE、RS1001HE、RS1002HE、RS1004HE、RS1006HE、RS1008HE、RS1010HE……

4）DO-214AC（SMA）封裝：ES1A、ES1B、ES1C、ES1D、ES1F、ES1G、ES1H、ES1J、ES1A-Q、ES1B-Q、ES1C-Q、ES1D-Q、ES1F-Q、ES1G-Q、ES1H-Q、ES1J-Q、HS1O、MURS120A、MURS140A、MURS160A、RS1A、RS1B、RS1D、RS1G、RS1J、RSK、RS1M……

東沃RS1010FH快恢復整流二極管參數

查閱東沃電子“RS1000FH~RS1010FH (SOD-123FH) Datasheet”產品規格書可知：

√ 最大可重復峰值反向電壓：1000V
√ 最大均方根電壓：700V
√ 最大直流阻斷電壓：1000V
√ 最大正向平均整流電流：1A
√ 正向不重復浪涌電流8.3ms單—正弦半波：30A
√ 最大正向電壓：1.3V
√ 最大反向電流：5uA
√ 最大反向恢復時間：500ns
√ 典型結電容：10pF
√ 封裝形式：SOD-123FH

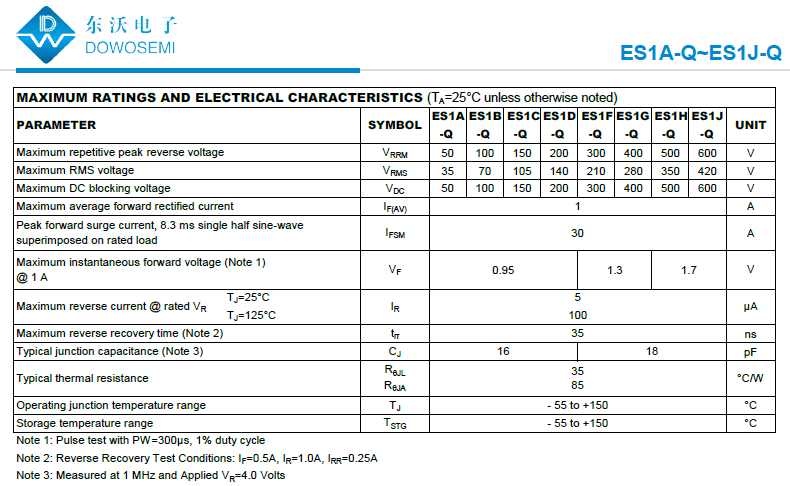

東沃ES1J-Q汽車級超快恢復整流二極管參數

查閱東沃電子“ES1A-Q~ES1J-Q (DO-214AC) Datasheet”產品規格書可知：

√ 最大可重復峰值反向電壓：600V
√ 最大均方根電壓：420V
√ 最大直流阻斷電壓：600V
√ 最大正向平均整流電流：1A
√ 正向不重復浪涌電流8.3ms單—正弦半波：30A
√ 最大正向電壓：1.7V
√ 最大反向電流：5uA
√ 最大反向恢復時間：35ns
√ 典型結電容：18pF
√ 封裝形式：DO-214AC（SMA）

關于RS1010FH、ES1J-Q、1A（超）快恢復整流二極管相關知識就分享到這兒，想了解其他具體型號參數信息詳見東沃電子（超）快恢復整流二極管產品規格書。東沃電子自主研發、生產、銷售的（超）快恢復整流二極管封裝多樣、型號齊全、品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢： 137 5773 6996（微信同號）余經理。
