汽車車燈模塊浪涌靜電保護選型TVS/ESD二極管，什么型號好？
發表日期：2024-01-24瀏覽：825
東沃電子產品覆蓋：保護類器件（TVS、ESD、MOV、GDT、PPTC、TSS）、二三極管、MOS管、橋堆、SiC器件、集成電路IC等，廣泛應用于汽車電子、工業控制、光伏儲能、充電樁、安防、通訊、LED照明、家電 、PC/ 手機平板、PD快充、無線路由、 移動電源 、健康醫療等行業。
汽車電子類：車窗、雨刮器、車燈、后視鏡、儀表盤、一鍵啟動等。光伏新能源：BMS儲能、逆變器、光伏控制器等。
工業控制：變頻器、電動工具、儀器儀表、安防、工業互聯等。
消費領域：小家電、攝像頭、快充、無線路由、按摩椅、照明產品等。
電源領域：高壓輸入、AC/DC整流、DC/DC、充電樁等。

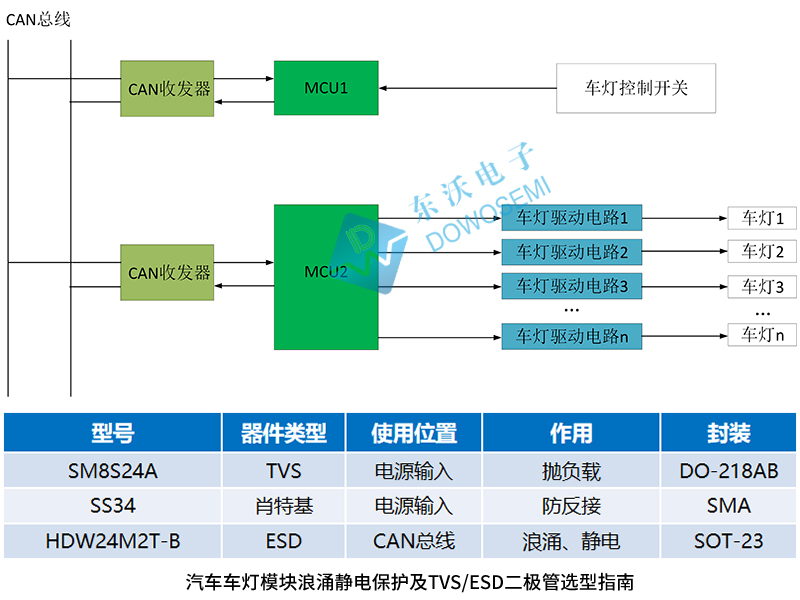

接下來，要分享的是東沃電子產品在汽車車燈模塊中的應用，如下圖所示：
汽車車燈模塊電源輸入端浪涌過壓保護選型TVS二極管
針對汽車車燈模塊電源輸入端浪涌過壓保護，東沃電子技術推薦選型汽車級TVS二極管SM8S24A，拋負載防護。查看東沃“TVS-SM8S Series Datasheet”規格書可知：
√ 工作峰值反向電壓：24V√ 最小擊穿電壓：26.7V
√ 最大擊穿電壓：29.5V
√ 鉗位電壓：38.9V
√ 峰值脈沖電流：170A
√ 漏電流：10uA
√ 峰值脈沖功率：6600W
√ 封裝形式：DO-218AB
汽車車燈模塊電源輸入端防反接防護選型肖特基二極管
針對汽車車燈模塊電源輸入端防反接防護，東沃電子技術推薦選型SMA封裝肖特基二極管SS34，起到防反接作用，查看東沃“SBD-SS32~SS320 (DO-214AC) Datasheet”規格書可知：
√ 最大可重復峰值反向電壓：40V√ 最大正向平均整流電流：3A
√ 正向不重復浪涌電流：70A
√ 最大正向電壓 @IF=3A：0.55V
√ 最大反向電流：0.5mA
√ 封裝形式：SMA
汽車車燈模塊CAN總線浪涌靜電保護選型ESD二極管
針對汽車車燈模塊CAN總線浪涌靜電保護，東沃電子技術推薦選型ESD二極管HDW24M2T-B，起到防浪涌靜電防護，查看東沃“ESD-HDW24M2T-B Datasheet”規格書可知：
√ 峰值脈沖功率( tp =8/20μs)：450W√ 峰值脈沖電流 ( tp =8/20μs)：8A
√ 工作電壓：24V
√ 擊穿電壓：26.7V
√ 鉗位電壓：50V
√ 漏電流：0.2uA
√ 結電容：25pF
√ 封裝：SOT-23
關于汽車車燈模塊過電壓浪涌靜電保護及TVS二極管、肖特基二極管、ESD二極管型號推薦相關知識就分享到這兒了，如有特殊需求，歡迎前來東沃電子探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！東沃電子生產的SM8S24A、SS34、HDW24M2T-B現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
