TVS,一種高效能過壓保護器件

發表日期:2019-11-20瀏覽:1040

電路安全保護設計是各類電氣、電子設備安全、可靠運作的前提和基礎。電路安全保護設計針對電氣、電子設備內、外部過電壓、過電流、過熱等多種瞬態、暫態危害進行有效保護,及時消除危險、防止故障擴大,這其中就涉及到雷電、靜電理論、電磁兼容理論及可靠性等多個領域。電路保護主要包括防雷、防浪涌、防靜電、EMC抗干擾、安全接地防護等,在電路保護安全設計中,保護器件的選擇和應用是否合理,直接影響到產品的可靠性和安全性。提及“TVS”,不管是新手還是老手電子工程師們并不覺得陌生,TVS瞬變抑制二極管,作為一種高效能的過壓保護元器件,用于瞬變突波之抑制,與受保護器件并聯。


瞬變抑制二極管詳解

關于“TVS”這個話題,東沃電子,作為國產TVS品牌之一,最具有發言權:
1)TVS原理:在正常工作狀態下,TVS對受保護線路呈高阻抗?fàn)顟B(tài),當瞬間電壓超過其擊穿電壓時,TVS由高阻抗變?yōu)榈妥杩?,以吸收一個瞬間大電流,把它的兩端電壓箝制在一個預定的數值上,從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。當異常電壓消失之后,TVS又恢復到高阻抗?fàn)顟B(tài)。
2)TVS優勢:瞬態功率大、漏電流和電容低、Ps響應速度、箝位電壓易控制、擊穿電壓偏差小、可靠性高、穩定性強、體積小、安裝方便等。
3)TVS應用:應用于汽車電子、消費類電子、工業設備、家用電器、通訊設備等敏感電子設備過壓保護中。


瞬變抑制二極管種類

東沃電子自主研發、生產、銷售的TVS瞬變抑制二極管種類繁多,型號齊全,具體選用哪種型號的TVS瞬變抑制二極管來保護電路,需要根據電路的情況和防護需求來確定。目前,東沃電子現貨供應的TVS,封裝形式多樣(SOD-123、SMA/DO-214AC、DO-41、DO-15、SMB/DO-214AA、DO-201、SMC/DO-214AB、R-6/P600、DO-218AB、NA),峰值脈沖功率200W-30000W,擊穿電壓3.3V-600V:
√ 汽車級TVS:SM8S系列、SM5S系列、SM6S系列、LDP系列;
√ 車規級TVS:TPSMF系列、TPSMAJ系列、TPSMA系列、TPSMBJ系列、TPSMB系列、TPSMCJ系列、TPSMC系列、TPSMDJ系列、TP5.0SMDJ系列;
√ 低電容TVS:LCE系列、SAC系列、SACA系列、SACB系列;
√ 常用型TVS:SMF系列、P4KE系列、SA系列、P6KE系列、1.5KE系列、3KP系列、5KP系列、15KP系列、30KP系列、5.0SMDJ系列、SMDJ系列、SMCJ系列、SMF4L系列、SMAJ系列、P4SMA系列、SMBJ系列、P6SMB系列、SMA6J系列、SMB10J系列、1.0SMB系列、1.5SMC系列、20KP系列;

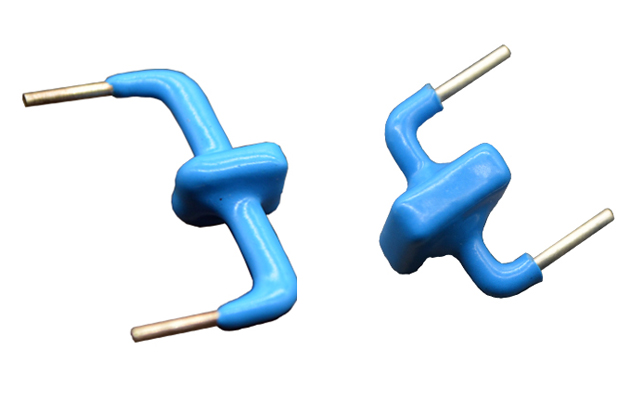

√ 大電流TVS:BPSS藍寶寶浪涌抑制器KA系列;


瞬變抑制二極管選型

面對星羅棋布的TVS型號物料,該如何選用呢?TVS選型,一直都是業內常談的話題之一。在進行TVS物料選型之前,需要確定被保護電路中的連續工作電壓、額定標準電壓、最大工作電壓、損壞電壓、峰值脈沖功率等參數。同時,在選型過程中,要考慮電路中的工作溫度,TVS一般在-55°C—150°C工作的;還需注意TVS電容值的選取;根據用途來選取TVS的封裝和極性。具體選型指南和攻略,可向東沃電子FAE工程師交流和溝通。

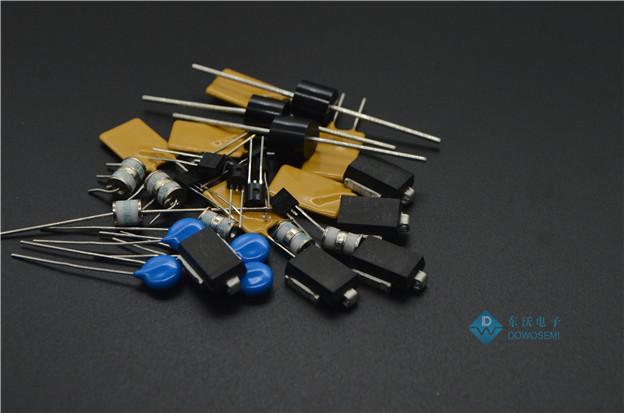

作為專業高品質電路保護器件生產廠家,東沃電子供應種類多、應用廣的保護器件產品,產品包括:TVS瞬變抑制二極管、ESD靜電保護管、壓敏電阻、陶瓷氣體放電管、半導體放電管、自恢復保險絲等被動元件。同時,還能根據客戶的需求量身定制對應元器件,覆蓋汽車電子、工業控制、消防電子產品、智能照明、通訊設備等應用領域。東沃電子完整的保護器件產品線,為電子設備的安全保駕護航,建立起了一堵巨大的“防火墻”。
