汽車級TVS二極管在12V DC電源線保護(汽車電子)的應用

發表日期:2021-04-29瀏覽:1649

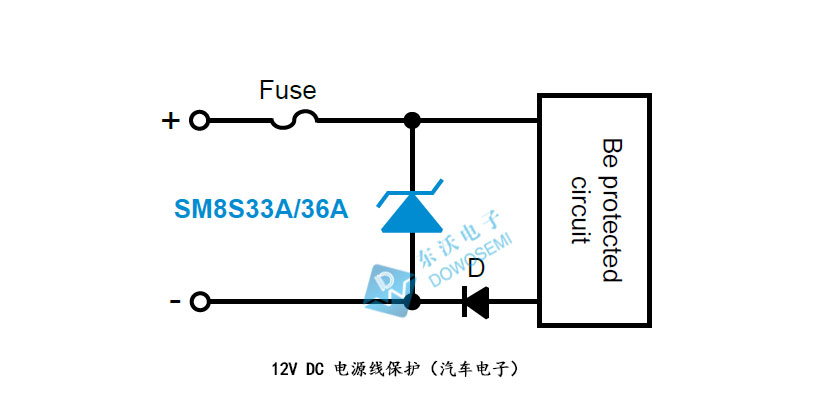

關于12V DC電源線上過電壓浪涌防護,之前也科普過幾個方案。不可否認,12V DC電源線保護方案有很多,接下來,要分享的是汽車電子12 V DC電源線保護方案,如下圖:


從圖中可以看出,選用的是汽車級瞬態抑制TVS二極管SM8S33A、SM8S36A來為12V DC電源線保駕護航。SM8S33A、SM8S36A是SM8S系列型號之一,DO-218AB封裝,6600W峰值脈沖功率,玻璃鈍化芯片;滿足ISO 7637-2 5a/5b 和ISO 16750拋負載測試要求;符合AEC-Q101認證標準;TJ = 175℃,適用于高可靠性和汽車要求;低正向壓降和低漏電流;優秀的鉗位電壓能力、快速的響應速度。有關SM8S33A、SM8S36A具體參數情況如下:

1)瞬態抑制二極管SM8S33A參數:

最小擊穿電壓:36.70V
最大擊穿電壓:40.60V
工作電壓:33V
鉗位電壓:53.3V
測試電流:5.0 mA
漏電流:150uA
峰值脈沖電流:124A

2)瞬態抑制二極管SM8S36A參數:

最小擊穿電壓:40.00V
最大擊穿電壓:44.20V
工作電壓:36V
鉗位電壓:58.1V
測試電流:5.0 mA
漏電流:150uA
峰值脈沖電流:114A


以上是瞬態抑制TVS二極管SM8S33A、SM8S36A在12V DC電源線保護(汽車電子)的應用。不同的電路保護需求和測試要求,TVS瞬態抑制二極管選型也不一樣。瞬態抑制TVS二極管憑借其獨有的優勢:瞬態功率大、低漏電流、PS秒級響應速度、箝位電壓易控制、高可靠性、擊穿電壓偏差小、小體積安裝方便等優勢,應用于敏感電子產品的防浪涌過電壓保護,在汽車電子、消費類電子、工業設備、家用電器、通訊設備等產品中都能看到它的身影。更多其他防浪涌過電壓防靜電保護方案,可與東沃電子FAE工程師溝通交流,一對一免費咨詢!
