前日，來自貴州的一位新客戶前來東沃電子咨詢：“220V工作電壓的TVS二極管，雙向，有哪些型號？”根據TVS工作電壓來詢料，這在業內都是很常見的，可見客戶對TVS的目標需求還算是比較明確的，但是，這遠遠是不夠的！要知道，TVS瞬態抑制二極管選型，是一門很大的學問，不僅需要超強的理論知識，還需要豐富的實踐經驗來支持。

TVS瞬態抑制二極管工作電壓最低可做到3.3V，最高可達600V，甚至更高，220V瞬態抑制二極管，屬于高壓TVS二極管行列之中，具體型號有：

1）單向：SMF220A（200W功率 SOD-123封裝 絲印TZ）、SMAJ220A（400W功率 DO-214AC封裝 絲印SX）、SMBJ220A（600W功率 DO-214AA封裝 絲印PX）、SMCJ220A（1500W功率 DO-214AB封裝 絲印GHX）、3KP220A（3000W功率 P600封裝）、SMDJ220A（3000W功率 DO-214AB封裝 絲印PHX）、5KP220A（5000W功率 P600封裝）、5.0SMDJ220A（5000W功率 DO-214AB封裝 絲印5PHX）、15KP220A（15000W功率 P600封裝）；

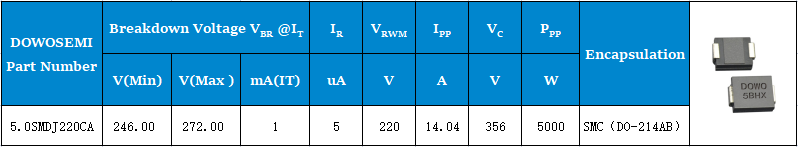

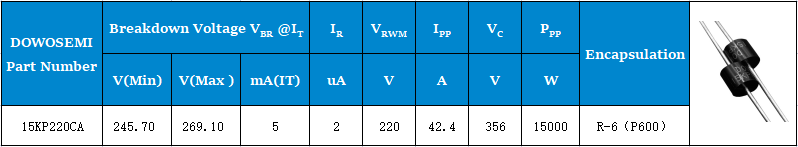

2）雙向：SMF220CA（200W功率 SOD-123封裝 絲印PZ）、SMAJ220CA（400W功率 DO-214AC封裝 絲印VX）、SMBJ220CA（600W功率 DO-214AA封裝 絲印EX）、SMCJ220CA（1500W功率 DO-214AB封裝 絲印BHX）、3KP220CA（3000W功率 P600封裝）、SMDJ220CA（3000W功率 DO-214AB封裝 絲印DHX）、5KP220CA（5000W功率 P600封裝）、5.0SMDJ220CA（5000W功率 DO-214AB封裝 絲印5BHX）、15KP220CA（15000W功率 P600封裝）；

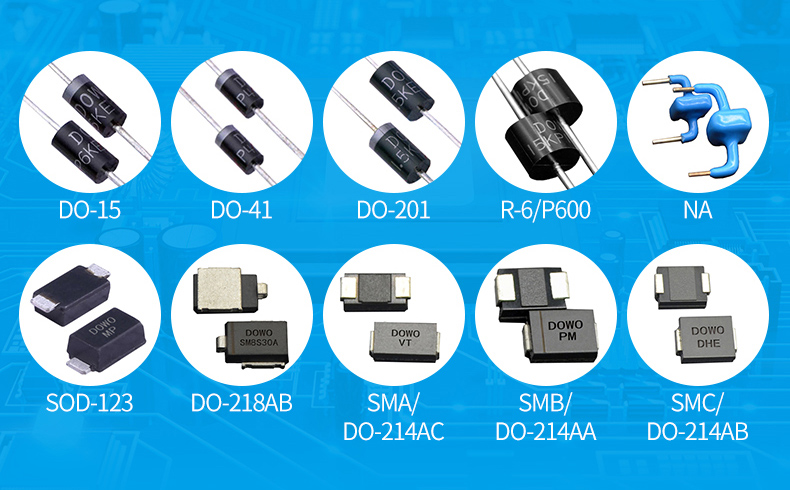

可見，滿足工作電壓220V、雙向的TVS二極管型號有：SMF220CA、SMAJ220CA、SMBJ220CA、SMCJ220CA、3KP220CA、SMDJ220CA、5KP220CA、5.0SMDJ220CA、15KP220CA，它們之間區別就在于封裝、功率、峰值脈沖電流的不同，是選用直插封裝還是貼片封裝，則需要根據電路設計布局來決定；是選用功率大點的TVS還是功率小一點的TVS，要根據電路保護需求和EMC測試需求來決定。很多客戶經常咨詢東沃電子工程師，認為峰值脈沖功率越高的TVS，防護等級越好，越能滿足電路的保護需求。

要知道，合理假設更高的額定功率，也就意味著該TVS二極管能夠吸收更高的瞬態電流。當然，也要知道，在給定脈沖電流情況下，鉗位電壓越低，保護級別越高。TVS峰值脈沖功率是在TVS不損壞的情況下可以吸收多少功率的量度，但是不能預測TVS對敏感電路的保護程度。

在電子產品設計過程中，很多電子工程師都能夠意識到電路保護器件的重要性，但是往往由于選型不當或者沒有按照PCB設計原則，容易導致EMC測試不通過，浪費人力財力時間。為此，專業的事情找專業的人做，少走彎路。電路保護器件廠家東沃電子，不但提供電路保護器件產品、選型、樣品等等，而且還提供電磁兼容EMC的設計服務，實驗室摸底測試、保護器件選型分析，為客戶提供高效、性價比高的設計方案，幫助客戶通過EMC測試，提高產品的可靠性，詳情咨詢：136 7581 6901（微信同號）朱經理
