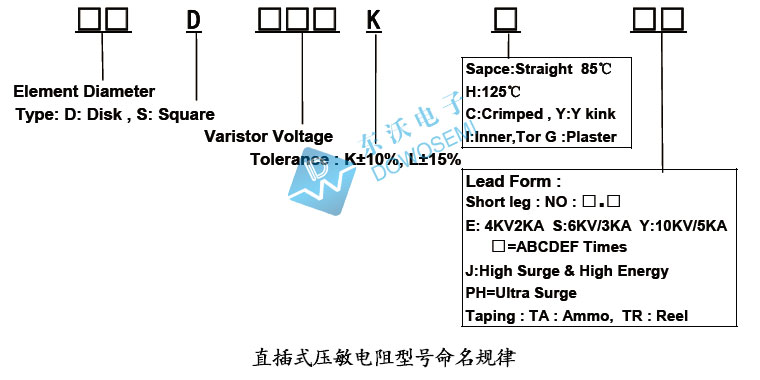

一位來自深圳的客戶向東沃電子尋求幫助：“直插式壓敏電阻07D821K和07D821KJ這兩者之間，有什么區別？”根據型號可以判斷出，07D821K和07D821KJ屬于07D系列直插式壓敏電阻，根據直插式壓敏電阻型號命名規律，如下圖，會發現：

07：壓敏電阻陶瓷片的直徑07mm；D：Disk, S:Square；821代表壓敏電阻電壓；K:±10%, L:±15%；J:High Surge & High Energy。由此可見，07D821K和07D821KJ，屬于07D系列，他們之間區別在于前者是常規型壓敏電阻，后者是高通流高能量壓敏電阻。直插式壓敏電阻根據直徑可分為：05D、07D、10D、14D、20D、25D。接下來，壓敏電阻廠家東沃電子從特性、應用、型號三方面帶您認識07D系列直插壓敏電阻。

07D系列直插壓敏電阻特性

* Wide operating voltage (V1mA) range from 18V to 820V.
* Fast responding to transient over-voltage.
* Large absorbing transient energy capability.
* Low clamping ratio and no follow-on current.
* Meets MSL level 1, per J-STD-020.
* Insulation Resistance: > 100MΩ.
* Safety number : CUL- E317616  VDE- 40028836  CQC-12001076478  ISO9001-2018.

07D系列直插壓敏電阻應用

* Transistor, Diode, IC, Thyristor or Triac semiconductor protection.
* Surge protection in consumer electronics.
* Surge protection in industrial electronics.
* Surge protection in electronic home appliances, gas and petroleum appliances.
* Relay and electromagnetic valve surge absorption.

07D系列直插壓敏電阻型號

常規型：07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K;

高浪涌/能量型：07D180LJ、07D220KJ、07D270KJ、07D330KJ、07D390KJ、07D470KJ、07D560KJ、07D680KJ、07D820KJ、07D101KJ、07D121KJ、07D151KJ、07D181KJ、07D201KJ、07D221KJ、07D241KJ、07D271KJ、07D301KJ、07D331KJ、07D361KJ、07D391KJ、07D431KJ、07D471KJ、07D511KJ、07D561KJ、07D621KJ、07D681KJ、07D751KJ、07D781KJ、07D821KJ；

在實際應用中，具體選用什么型號的壓敏電阻為電路安全護航，還需要根據電路情況和保護需求來確定。壓敏電阻選型是一門學問，專業的事情找專業的人做。壓敏電阻選型，東沃電子從電路保護方案設計、器件選型、免費樣品、批量試產一站式為您服務，詳情咨詢：136 7581 6901（微信同號）朱經理
