汽車有12V和24V供電系統之分，12V供電系統主要是應用于小轎車，24V供電系統主要應用于客車、貨車、貨車。汽車，一款與生命息息相關的產品，其穩定性、可靠性和安全性是我們所有人都要關注、重視的問題，尤其是汽車電子系統設計工程師。為了保障汽車的穩定性、可靠性和安全性，國際標準化組織制定了一系列的標準（比如ISO 16750標準、ISO 7637-2標準）為汽車安全保駕護航，讓汽車廠商及供應商在這一系列標準下設計、生產出高可靠性的汽車電子產品。

眾所周知，汽車供電系統輸出極其復雜，很容易受到溫度、工況等條件的影響。汽車供電環境中所有的瞬態浪涌過壓現象，其中拋負載（Load Dump）瞬態浪涌過壓現象是一個需要高度重視的電氣危害。那么，如何確保汽車電子產品順利通過ISO 16750、ISO 7637-2拋負載測試要求呢？關于DC 24V系統汽車過拋負載測試及保護解決方案，在上一期，TVS二極管廠家東沃電子就科普分享過。接下來，東沃電子要科普分享的是：汽車DC 12V系統拋負載測試防護解決方案設計圖。

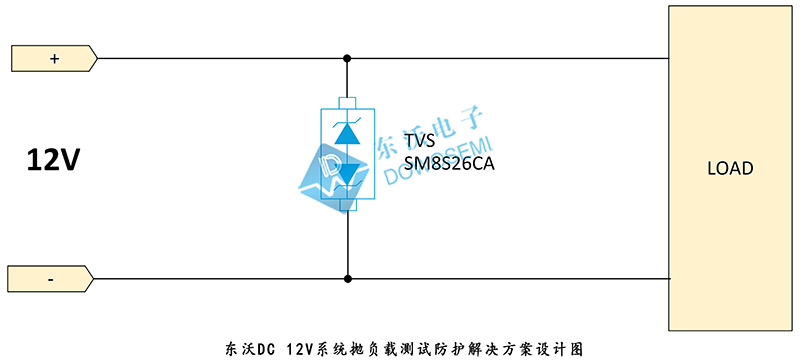

DC 12V系統拋負載測試防護解決方案設計圖

DC 12V系統拋負載測試防護解決方案說明

從圖中可知，東沃電子技術推薦選用一顆汽車級TVS二極管SM8S26CA，雙向貼片、通過AEC-Q 101認證、峰值脈沖功率6600W、工作電壓26V、最大鉗位電壓42.1V、峰值脈沖電流157A、DO-218AB封裝，非常適合汽車DC 12V供電系統拋負載防護，是一顆非常成熟、穩定、高可靠性的汽車品質TVS管。從目前應用來看，TVS二極管SM8S26CA可通過如下測試等級：

ISO 7637-2 P5a（Us=87V、Td=400ms、Ri=0.8Ω）

對于DC 12V供電系統過拋負載測試，東沃電子技術還推薦以下TVS保護器件型號，對應型號測試等級如下：

1）TVS管保護器件LDP24CA：雙向直插、通過AEC-Q101認證、峰值脈沖功率6000W、工作電壓24V、最大鉗位電壓38.9V、峰值脈沖電流154A、R-6封裝，可通過如下測試等級：

ISO 7637-2 P5a（Us=87V、Td=400ms、Ri=2Ω）

2）TVS管保護器件6.6SMDJ26CA：雙向貼片、通過AEC-Q101認證、峰值脈沖功率6600W、工作電壓26V、最大鉗位電壓42.1V、峰值脈沖電流156.8A、SMC（DO-214AB）封裝，可通過如下測試等級：

ISO 7637-2 P5a（Us=87V、Td=300ms、Ri=2Ω）

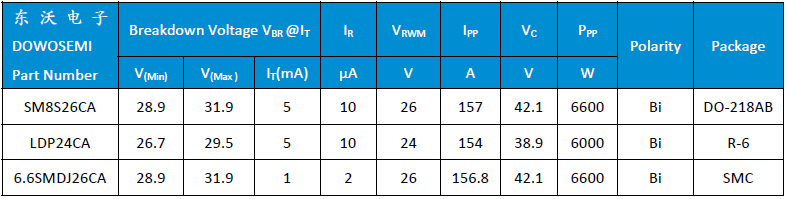

DC 12V系統拋負載TVS二極管防護器件參數

DC 12V系統拋負載測試防護專用TVS二極管SM8S26CA、LDP24CA、6.6SMDJ26CA參數，查看東沃電子“TVS-SM8S Series Datasheet”、“TVS-LDP Series Datasheet”、“TVS-6.6SMDJ Series Datasheet”產品規格書可知：

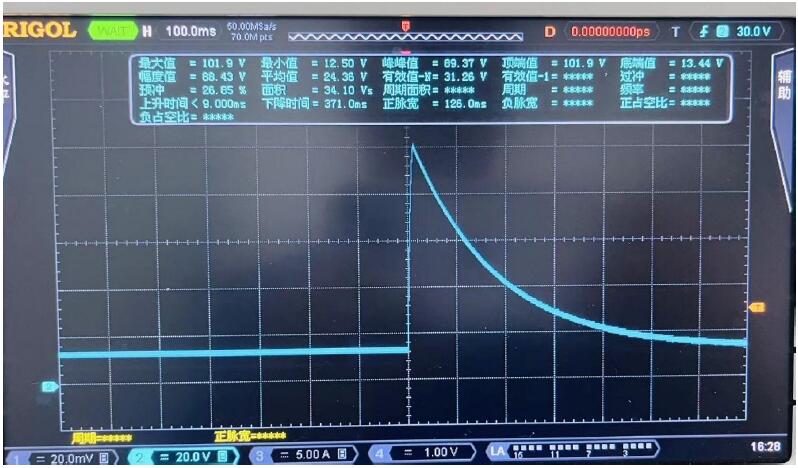

拋負載測試前圖形如下：

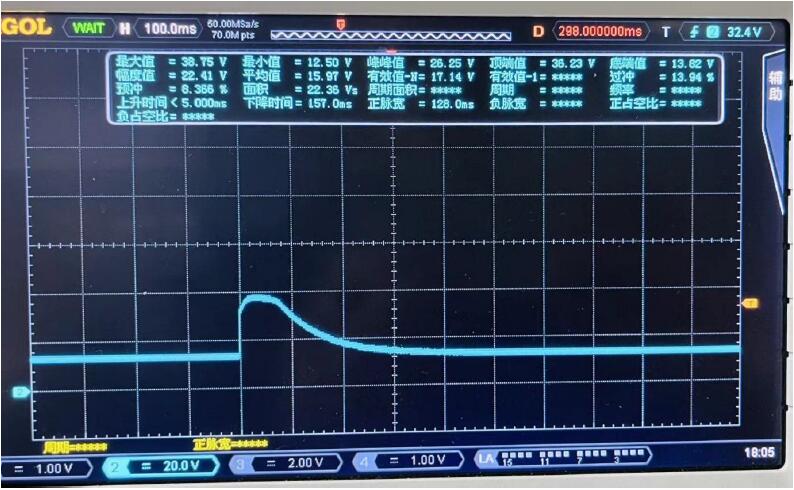

TVS管保護器件輸入脈沖后圖形如下：

以上是東沃汽車DC 12V系統拋負載測試保護解決方案圖及TVS管保護器件選型推薦介紹，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管SM8S26CA、LDP24CA、6.6SMDJ26CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
