一、應用背景

1）汽車上各種電子控制單元的數目不斷增加，連接導線顯著增加，因浪涌損害的情況加??；

2）汽車點火開關、繼電器觸點等產生電磁干擾，直接影響車內電子模塊；

二、方案詳解

? 選用一顆半導體放電管TSS，并聯與信號線與地線之間；

? 后級采用R2作為退藕和限流電阻，電阻建議封裝0805/1206，阻值范圍0ohm-20ohm，具體阻值視視頻圖像質量而定；

? 半導體放電管TSS結電容小，不影響數據傳輸；體積小，節約成本；殘壓低；

? 滿足IEC61000-4-5、GBT17626.5等浪涌標準，最高可承受10/700μS（40ohm）6.0KV，具體耐壓等級與TSS選型有關系；

三、方案應用

汽車倒車?yán)走_(dá)、導航系統；

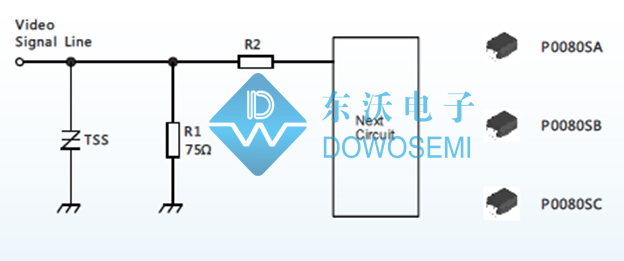

四、防護電路圖

五、保護器件詳解

1）半導體放電管P0080SA

V_drm：V

V_s：V

V_t：V

I_drm：A

I_s：mA

I_t：A

I_h：mA

C_o：pF

耐10/700μS電壓沖擊能力： KV

2）半導體放電管P0080SB

V_drm：V

V_s：V

V_t：V

I_drm：A

I_s：mA

I_t：A

I_h：mA

C_o：pF

耐10/700μS電壓沖擊能力： KV

3）半導體放電管P0080SC

V_drm：V

V_s：V

V_t：V

I_drm：A

I_s：mA

I_t：A

I_h：mA

C_o：pF

耐10/700μS電壓沖擊能力： KV
