CAN FD總線端口靜電浪涌保護推薦TVS二極管陣列HDW24M2T-B

發表日期:2023-09-04來源:www.812782.com瀏覽:1225

CAN FD協議是CAN-BUS協議的最新升級,其將CAN的每幀8字節數據提高到64字節,波特率從最高的1Mbps提高到8Mbps~15Mbps,使得通訊效率提高8倍以上,大大提升了車輛的通訊效率,其優越的性能受到了大家的關注。CAN FD總線繼承了CAN總線的主要特性,提高了CAN總線的網絡通信帶寬,改善了錯誤幀漏檢率,同時可以保持網絡系統大部分軟硬件特別是物理層不變。

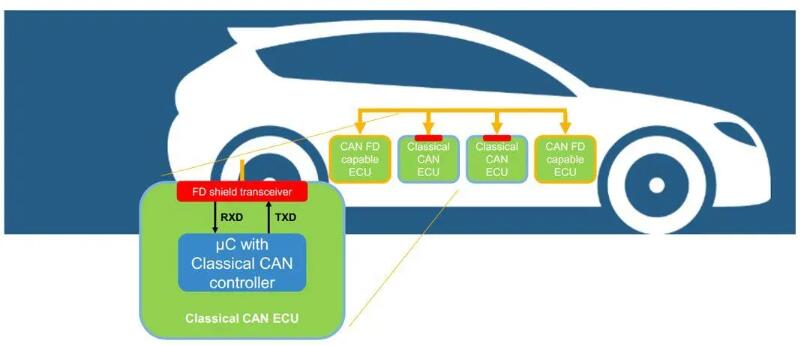

CAN FD.jpg

CAN FD總線接口同CAN總線一樣,很容易受到浪涌(Surge)、靜電放電(ESD)等干擾,導致總線上收發器損壞。為了防止干擾對收發器的損壞,有必要添加額外的外圍保護電路。接下來,高品質電路保護器件廠家及電路保護解決方案服務商東沃電子針對CAN FD總線接口浪涌靜電問題進行防護方案設計及電路保護器件選型。

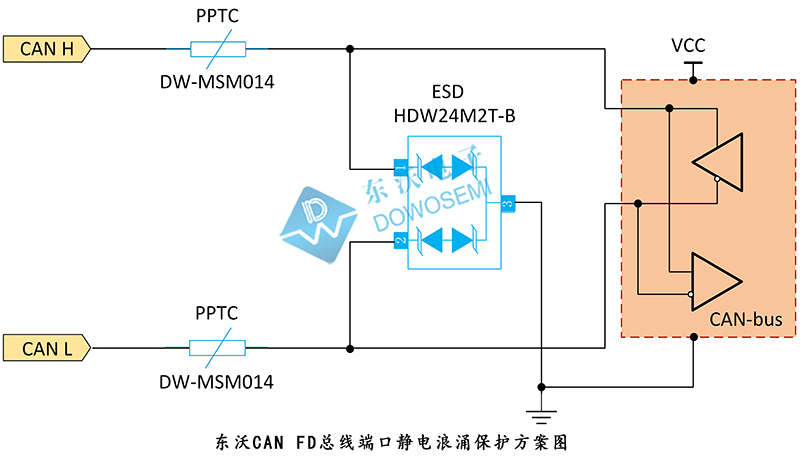

CAN FD總線端口靜電浪涌保護方案圖


CAN FD總線端口靜電浪涌保護方案說明

由于CAN FD總線需要高速通訊,因此選用的電路保護器件寄生電容不能太大。TVS二極管陣列HDW24M2T-B只有25pF的寄生電容,不會對高速信號產生破壞,從而不會影響CAN FD通訊。根據IEC 61000-4-2標準,HDW24M2T-B可提供±30kV(空氣放電)/±30kV(接觸放電)的ESD保護。HDW24M2T-B具有優異的保護等級,不僅可吸收IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電,且不會發生性能減退,還可在極低的箝位電壓下安全地耗散8A的8/20s波形浪涌電流(IEC 61000-4-5)。此外,HDW24M2T-B采用SOT-23封裝,與采用多個分立TVS二極管陣列的方案相比,其無疑是成本最優化解決方案。

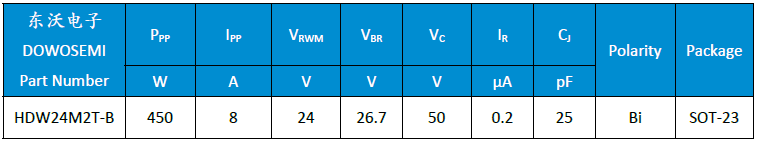

TVS二極管陣列HDW24M2T-B參數

查看東沃電子“ESD-HDW24M2T-B Datasheet”規格書可知,TVS二極管陣列HDW24M2T-B具體電氣參數如下:

√ 工作電壓:24V
√ 擊穿電壓:26.7V
√ 鉗位電壓:50V
√ 峰值脈沖功率:450W
√ 峰值脈沖電流:8A
√ 漏電流:0.2uA
√ 結電容:25pF
√ 封裝形式:SOT-23
√ 符合AEC-Q 101



以上是東沃CAN FD總線端口靜電浪涌保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管陣列HDW24M2T-B,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
