V-By-One是專門面向圖像傳輸開發出的數字接口標準。V-By-One是利用1對線纜來傳輸高畫質影像的新技術，由1組到8組訊號配對組合，每組訊號的最大傳輸速度為3.75Gbps，總體訊號線輸出從4pin到18pin左右。眾所周知，在信號傳輸過程中，V-By-One接口很容易受到瞬態高浪涌、高電壓、ESD靜電等威脅，為此，電路保護是不容忽視的問題。

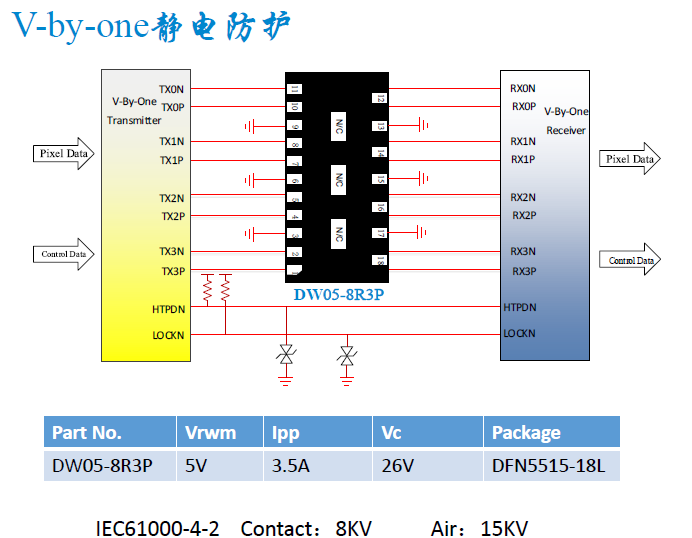

針對V-By-One接口ESD靜電防護方案設計，東沃電子技術陳工設計方案圖如下：

從V-By-One接口ESD靜電防護方案圖中可以看出，選用的是ESD靜電保護二極管DW05-8R39，DFN5515-18L封裝，最大工作電壓5V，峰值脈沖電流3.5A，鉗位電壓26V。有關ESD靜電二極管DW05-8R39詳細參數和特性，可向東沃電子索取。想了解更所有關V-By-One接口ESD靜電防護方案，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
