一、TVS二極管工作原理

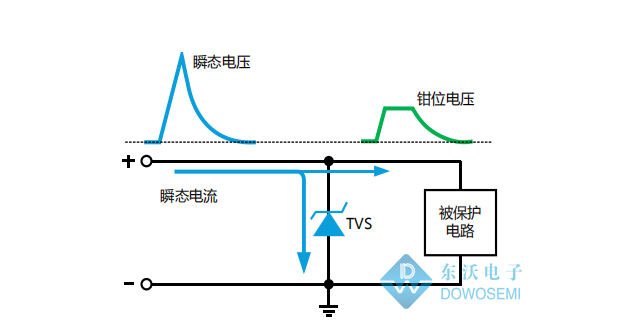

TVS（Transient Voltage Suppressors）二極管，即瞬態電壓抑制器，又稱雪崩擊穿二極管，是采用半導體工藝制成的單個PN結或多個PN結集成的器件。TVS二極管有單向與雙向之分，單向TVS二極管一般應用于直流供電電路，雙向TVS二極管應用于電壓交變的電路。當應用于直流電路時，單向TVS二極管反向并聯于電路中，當電路正常工作時，TVS二極管處于截止?fàn)顟B(tài)（高阻態），不影響電路正常工作。當電路出現異常過電壓并達到TVS二極管擊穿電壓時，TVS二極管迅速由高電阻狀態突變?yōu)榈碗娮锠顟B(tài)，泄放由異常過電壓導致的瞬時過電流到地，同時把異常過電壓鉗制在較低的水平，從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后，TVS二極管阻值又恢復為高阻態。

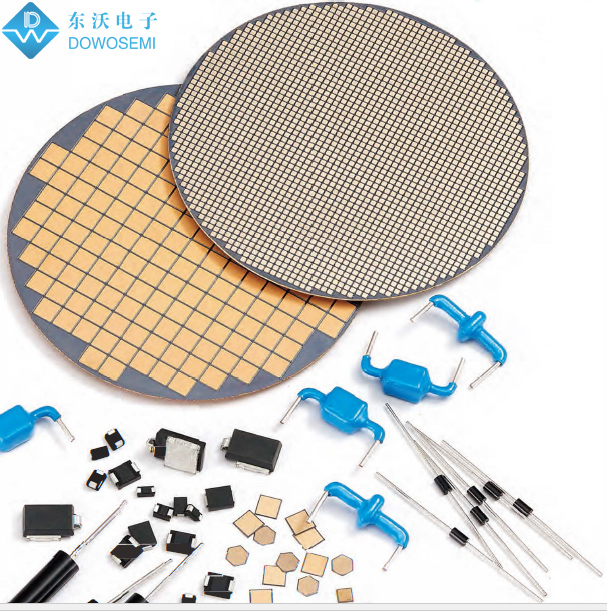

東沃（DOWO）供應的TVS二極管產品從封裝形式可分為10類：
? DO-218AB：SM5S系列、SM6S系列、SM8S系列、SM8SxxCA系列、SM8T系列；
? SMA/DO-214AC：SMAJ系列、P4SMA系列、TPSMAJ系列、SMA6J系列、TPSMA系列、SACA系列；
? SMB/DO-214AA：SMBJ系列、P6SMB系列、TPSMBJ系列、SMB10J系列、SACB系列、1.0SMB系列、TPSMB系列；
? SMC/DO-214AB：1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列、TPSMC系列；
? SOD-123：SMF系列、TPSMF系列、SMF4L系列、SMF3.3A系列、SMF3V3A；
? DO-41：P4KE系列；
? DO-15：SA系列、P6KE系列、SAC系列；
? DO-201：1.5KE系列、LCE系列；
? R-6/P600：3KP系列、5KP系列、LDP系列、15KP系列、30KP系列；
? NA：KA系列；

二、TVS二極管特性特點

? 采用半導體工藝制成，具有很高的可靠性，無損壞極限；
? 玻璃鈍化工藝，精準的導通電壓；
? 瞬態功率大，低電容、低漏電流，箝位電壓易控制；
? 快速響應時間：通常小于1.0PS；
? 優良的鉗位能力，擊穿電壓偏差??；
? 電壓精度高，在特殊應用場合，通過工藝或參數篩選可達到更高的精度；
? 體積小，易安裝；
? 單向和雙向單元；
? 在 10/1000μs波形下瞬態功率可達200W-30000W，甚至更高；
? 工作電壓范圍3.3V~600V，甚至更高；
? 封裝形式多樣化，貼片封裝：SOD-123、SMA（DO-214AC）、SMB（DO-214AA）、SMC（DO-214AB）、DO-218AB等，直插封裝：DO-41、DO-15、DO-201、R-6/P-600等；
? 無鹵化，符合RoHS；

三、TVS二極管選型指南

1）要確定被保護電路中的最大直流或連續工作電壓，電路的額定標準電壓和“高端”容限；
2）TVS管的額定瞬態功率要大于電路中可能出現的最大瞬態浪涌功率；
3）TVS管的截止電壓要大于被保護電路的最高工作電壓；
4）TVS管的最大鉗位電壓要小于后級被保護電路中的損壞電壓；
5）確定好TVS管最大箝位電壓后，其峰值脈沖電流要大于瞬態浪涌電流；
6）對于數據接口的電路保護，還需注意選取具有合適電容的TVS二極管。比如：當信號頻率或傳輸速率較高時,應選用低電容系列的TVS管；

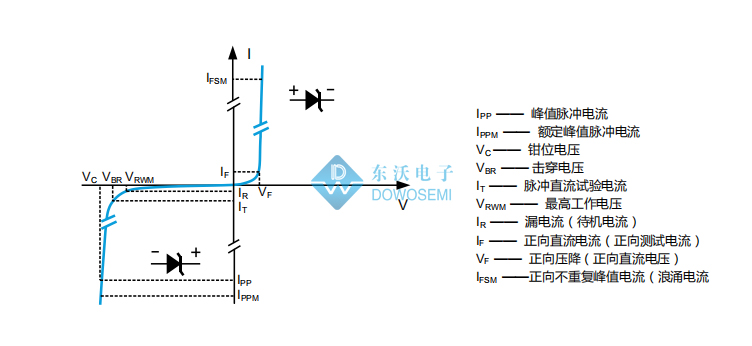

四、TVS二極管參數詳解

? V_RWM ：截止電壓， TVS二極管的最高工作電壓，可連續施加而不引起TVS二極管劣化或損壞狀態下，達到的最大的直流電壓或交流峰值電壓。 在V_RWM下，TVS二極管是不工作的，不導通。
? V_C：鉗位電壓，施加規定波形的峰值脈沖電流I_PP時，TVS二極管兩端測得的峰值電壓。
? V_BR：擊穿電壓，是TVS管的最小雪崩電壓。指在V-I特性曲線上，在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。
? I_R：漏電流，亦稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS二極管的最大電流，其值是在截止電壓下測量的。
? I_PP： 峰值脈沖電流，一般在10/1000μs電流波形下的峰值。
? I_T：測試電流。
? C：電容值，對于同功率等級的TVS管而言，電壓越低電容值就越大。在通信線路的防護中，尤其要注意TVS管的電容值。
? 封裝形式：從TVS管的封裝形式，可以看出其功率大小。TVS管的芯片面積直接決定其功率等級。

五、TVS二極管選型注意事項

1）規格書手冊給的只是特定脈寬下的吸收功率峰值，而實際電路中的脈沖寬度是變化不定，心里要有個數，對寬脈沖要降額應用；
2）對于小電流負載電路的保護，要有意識地增加限流電阻；
3）要注意TVS二極管的穩態平均功率是否在安全范圍之中；
4）要考慮溫度變化，正常而言，瞬態抑制二極管在-55°C到150°C之間工作，電路中溫度比較高的情況下要降額應用；
5）TVS瞬態抑制二極管的引線長短，要與被保護線路相對。
6）針對數據接口或通信線路中的防護，要盡可能選取電容值比較小的TVS二極管。
7）直流保護電路大多選單向TVS管，交流保護電路大多選雙向TVS管、多路保護電路選TVS陣列器件，大功率保護電路選專用保護模塊。
8）在使用TVS管過程中，考慮到TVS的離散性，盡量減少串/并數量。

六、TVS二極管典型應用

TVS二極管由于具有極快的響應速度，低鉗位電壓，精準電壓等優點，因而應用于對保護器件要求比較高的場合領域，汽車電子、家電、工業控制、照明，通信、醫療等行業，如DC電源線，RS485接口，通信電源，I/O口等。

想了解更多有關TVS二極管應用知識，您身邊的被動器件供應廠商?hào)|沃電子，隨時隨地為您答疑解惑！
